Modulare GPS- und Steuerungslösungen - praxisbewährt und nachrüstbar.
Wichtiger Hinweis zur Bestellung
Unsere Bausätze sind modular aufgebaut. Dieser Shop dient zur Produktauswahl und Vorkonfiguration. Da wir sicherstellen möchten, dass die Technik perfekt zu Deinem Traktor und Deinen Anforderungen passt, erfolgt die finale Bestellung erst nach Prüfung und persönlicher Rücksprache.

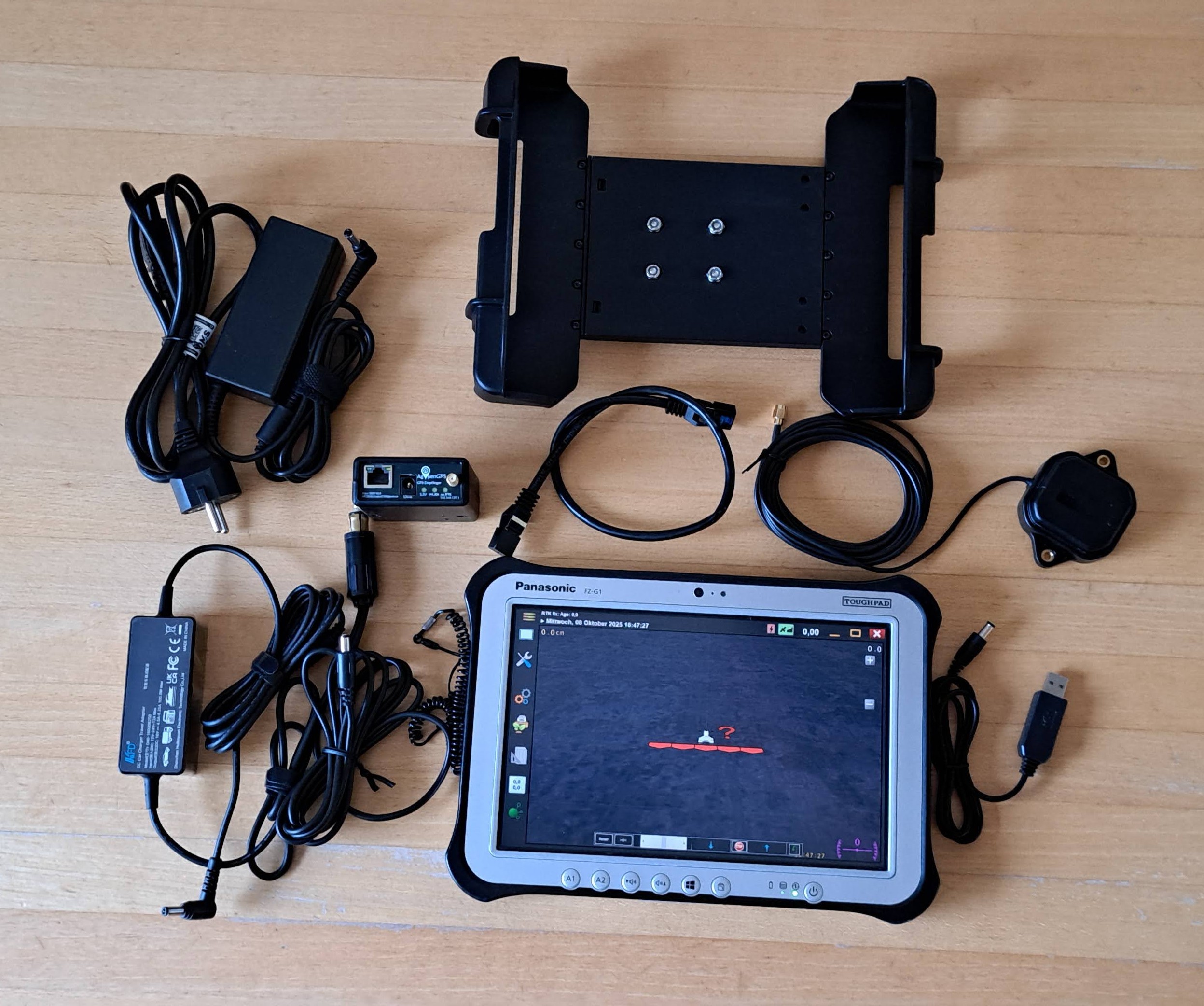

Einsteigerset GPS – Spurführung & Dokumentation
Kostengünstiger Einstieg in präzise GPS-gestützte Arbeit – geeignet für Wein-, Obst- und Ackerbau sowie Grünland.
Lieferumfang

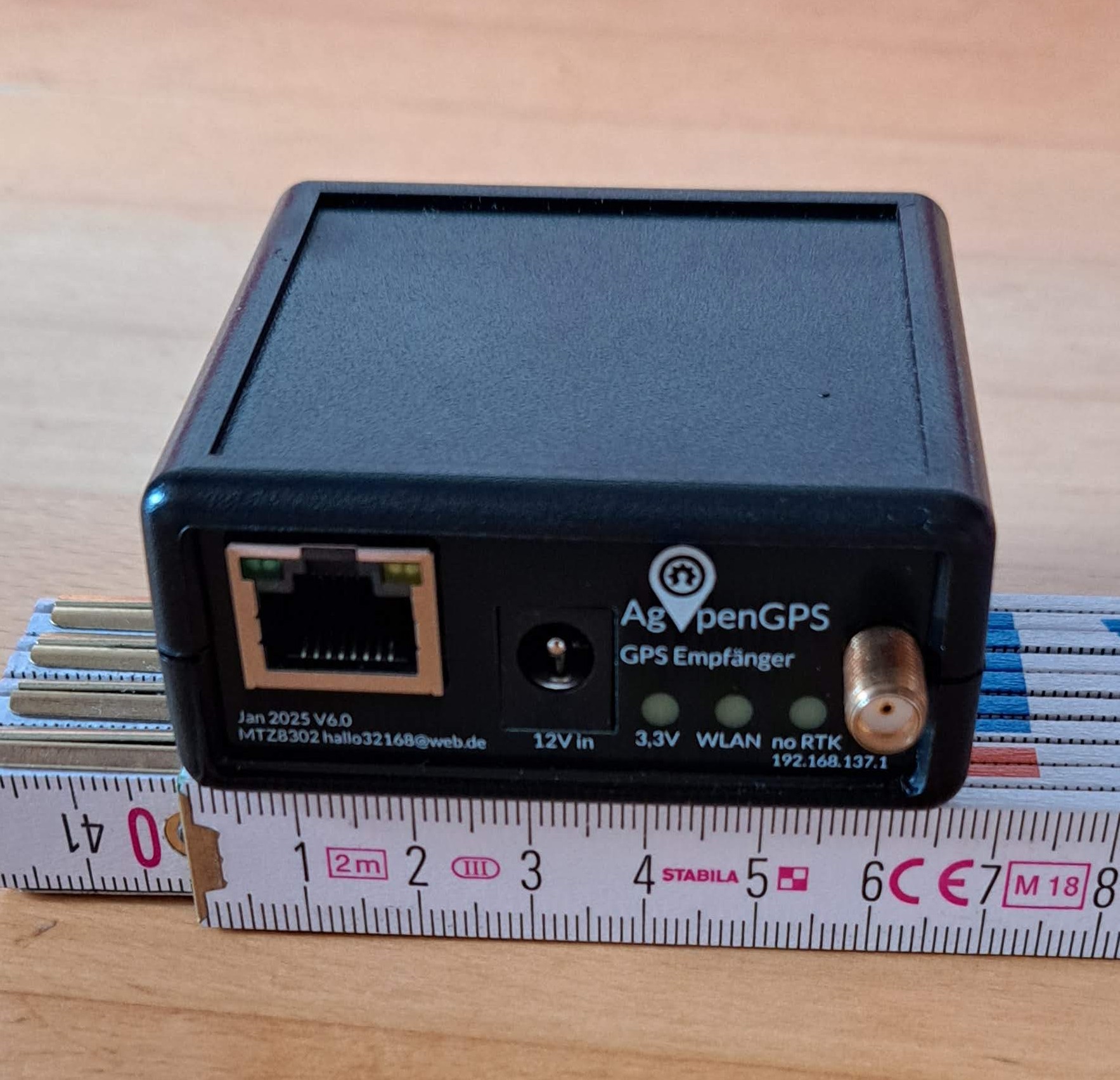

- GPS-Empfangsbox (UBlox F9P, ESP32, Ethernet, IMU BNO085)
- GPS-Antenne (UBlox, 5 m Kabel, magnetisch)
- Outdoor Windows Tablet Panasonic Toughpad FZ-G1 (gebraucht, neue Displayfolie)
- Tablethalter (Rahmen)
- Ladegeräte 12 V und 230 V
- USB zu 12V Adapter, um die Empfängerbox mit einer Powerbank zu betreiben
- Software AgOpenGPS vorinstalliert
Einfach und gut
- als visuelle Lenkhilfe
- zum Dokumentieren, welche Fläche bearbeitet wurde
- zum Grenzsteine zu suchen (Video)
- auf mehreren Taktoren nutzbar
Technische Vorteile
- RTK-fähig (2,5 cm Genauigkeit)
- Neigungsausgleich durch IMU
- einfach auf mehreren Taktoren nutzbar
- gut zum Suchen von Grenzsteinen
- Software AgOpenGPS jederzeit kostenlos updatebar
Tablet-Highlights
- Wasserdicht & stoßgeschützt
- Sehr gut ablesbar bei Sonne
- Ethernet-Anschluss & SIM-Slot (4G)
Noch Fragen zum Einsteigerset?
Wir antworten schnell und persönlich.
Konfiguration

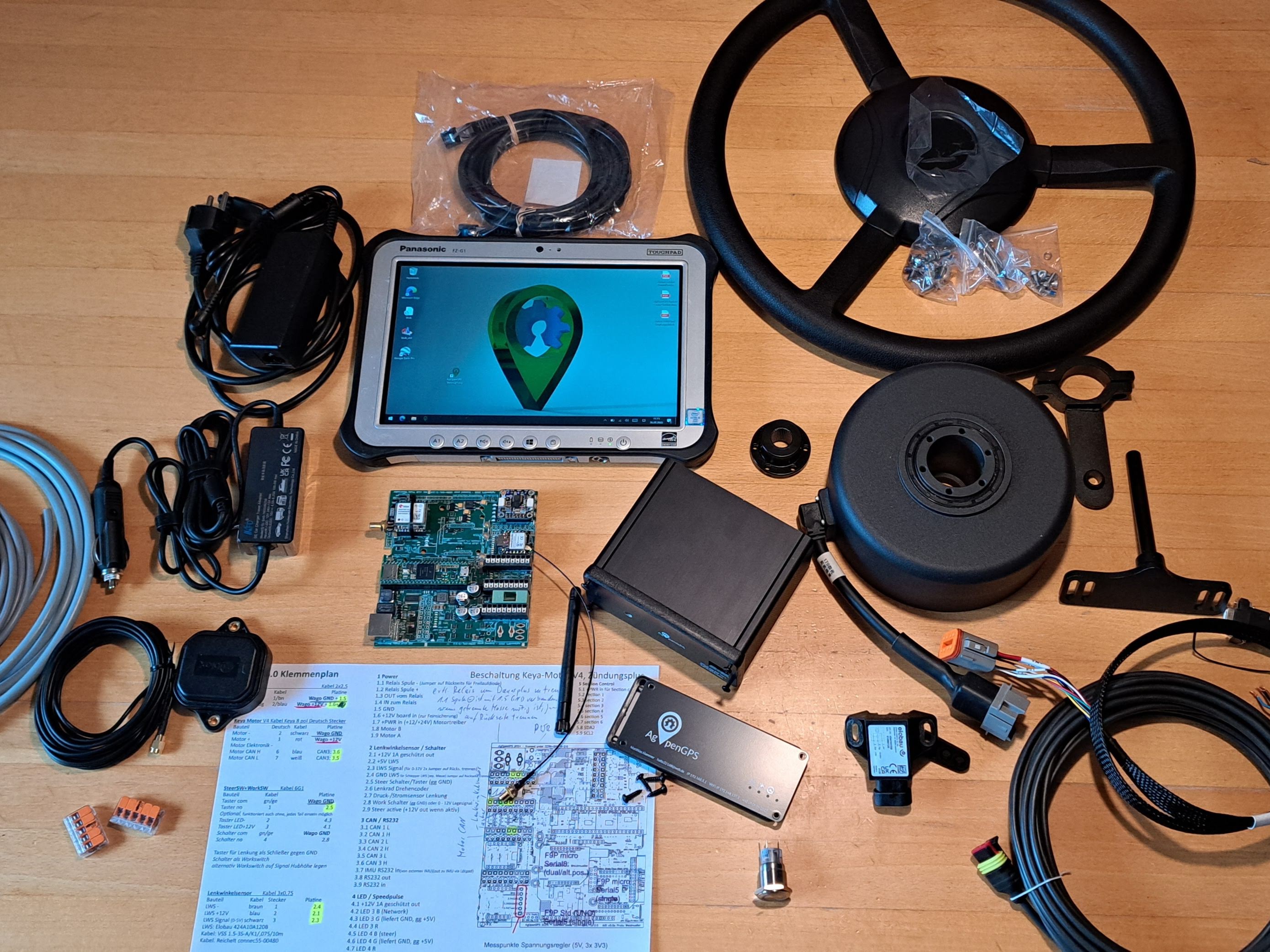

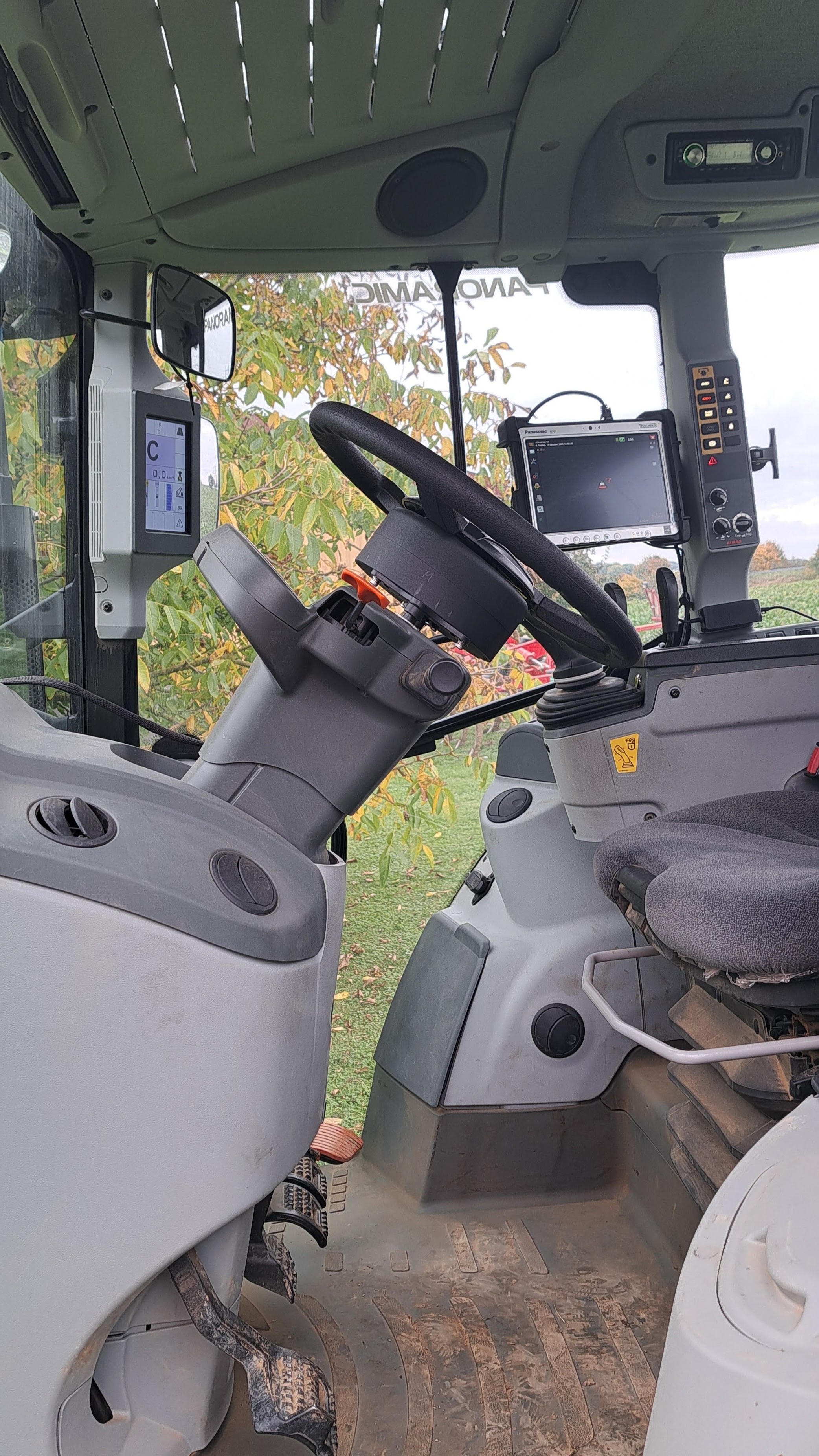

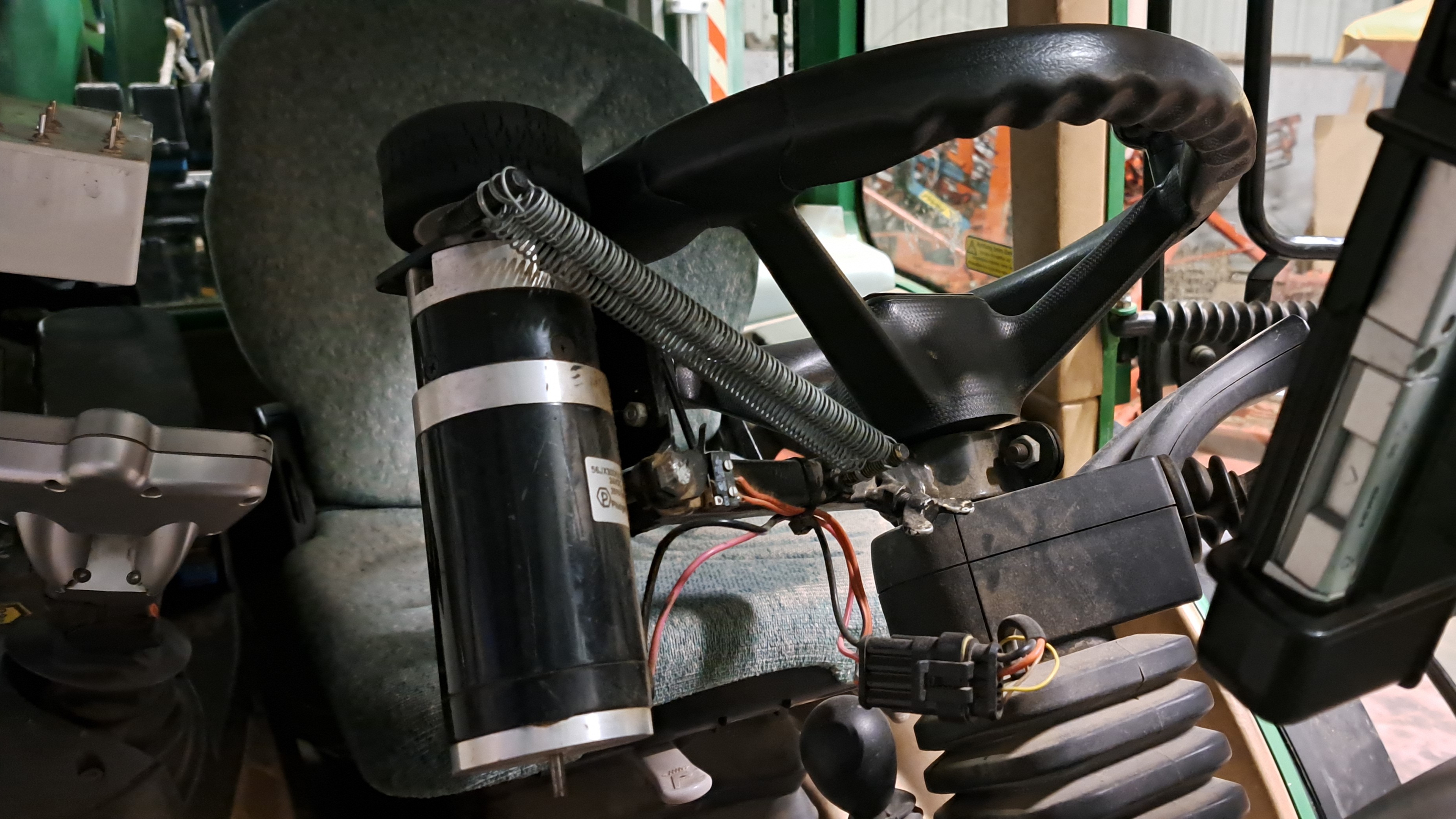

Automatische Lenkung – Nachrüstlösung
Automatische Lenkung auf Basis der AiO V6 Platine - für präzises und ermüdungsfreies Arbeiten. (Video ansehen)
AiO V6 Key Features
- UBlox F9P Dual Receiver (optional)
- Teensy 4.1 mit Ethernet
- IMU BNO085 für Neigungsausgleich
- ESP32 WLAN Gateway
- Integrierter Motortreiber
- 4× CAN Bus Schnittstellen
System konfigurieren

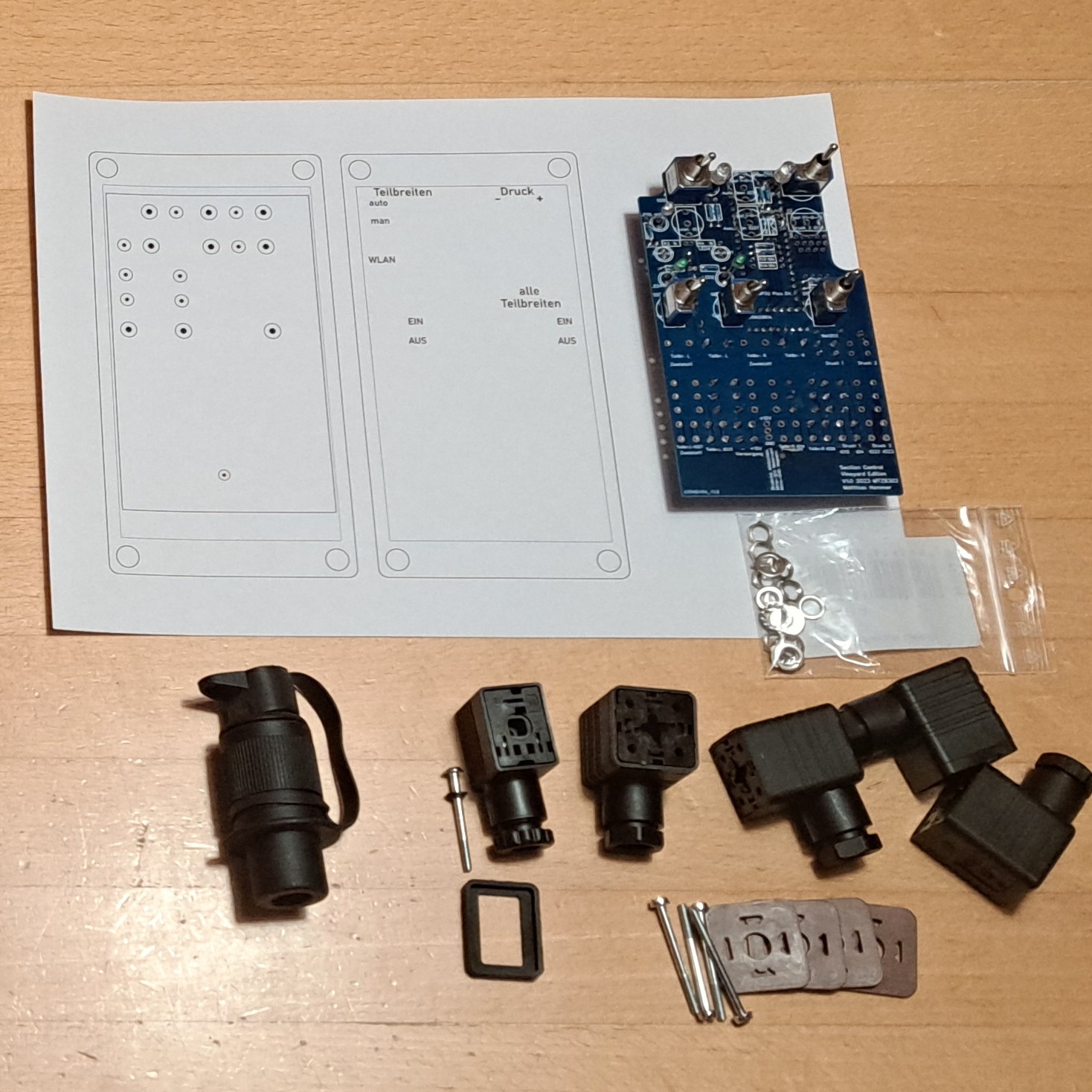

Spritzensteuerung Wein- & Obstbau
Funktionen & Möglichkeiten (Video ansehen)
- Automatische Section Control (GPS)
- Manueller Betrieb (auch ohne Tablet möglich)
- WLAN-Anbindung an das GPS-System
Verfügbare Optionen
- 2 oder 4 Teilbreiten
- Druckverstellung (+/-)
- Zweistofftechnik
- Druckverstellung (+/-) für Zweistofftechnik
- Hydrauliksteuerung für Tunnel oder Überzeilengestänge integrierbar
- Halbautomatische Breitenverstellung
- Nachlaufsteuerung für Überzeilengestänge
- 4/6-Teilbreitenlogik für Überzeilengestänge
- Kabelbäume für Arag oder Braglia Ventile

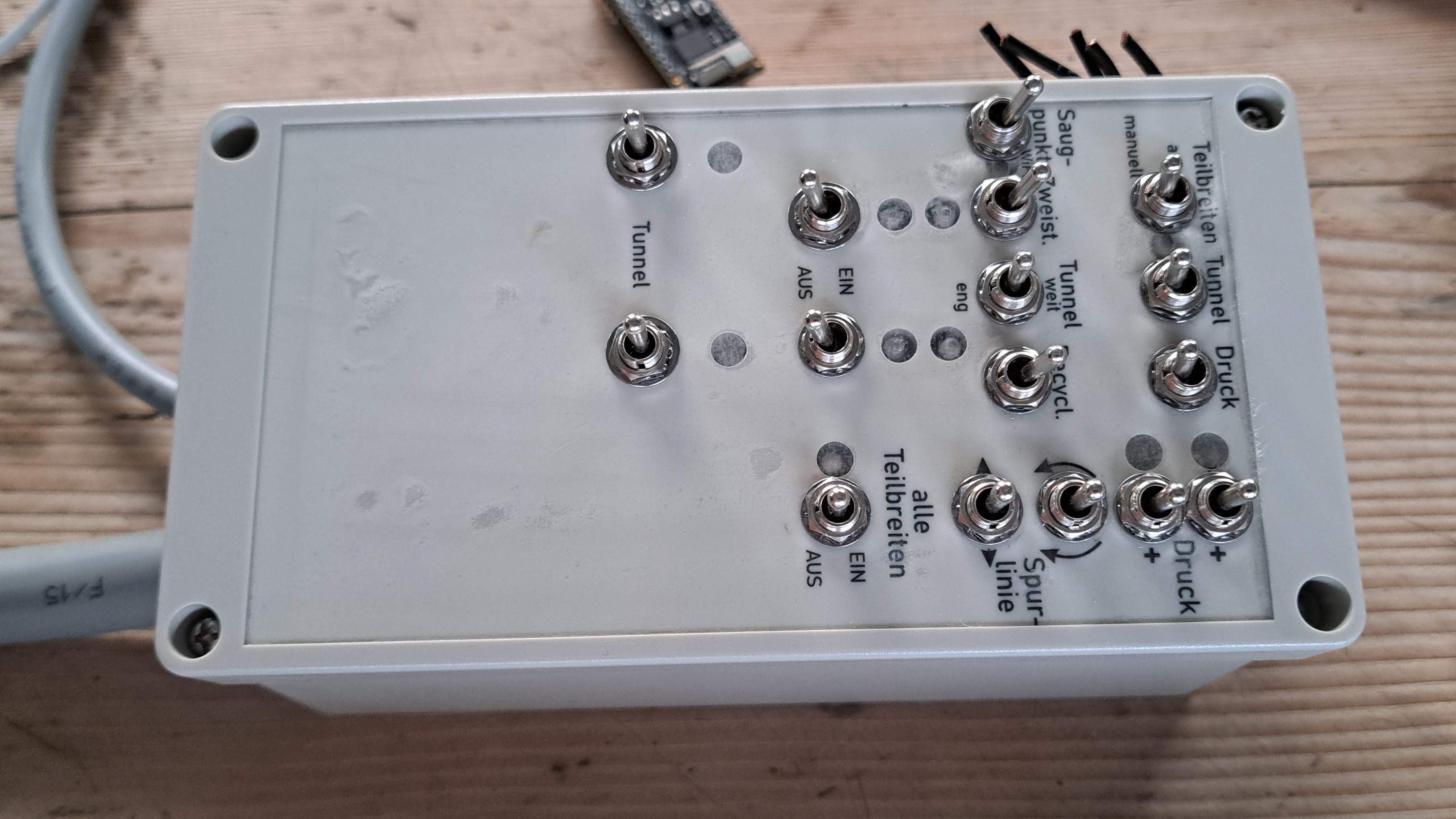

Passt die Fernbedienung für mich?
Passt das in meine Kabine? Lade Dir unsere Übersicht mit möglichen Schalteranordnungen herunter. Das PDF ist im Maßstab 1:1 - einfach ausdrucken und Ergonomie vor Ort prüfen.
📄 PDF herunterladenBeratung anfragen

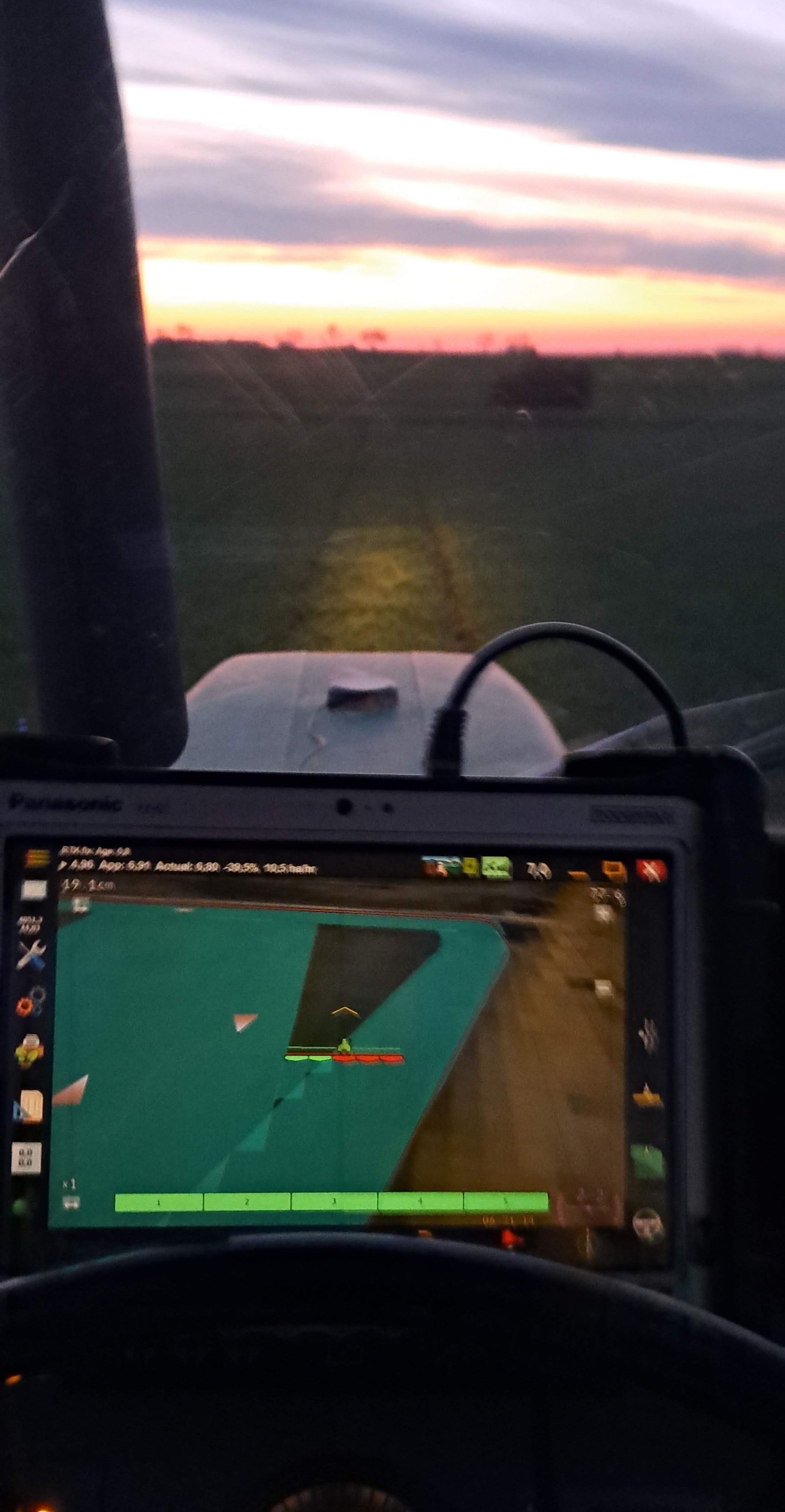

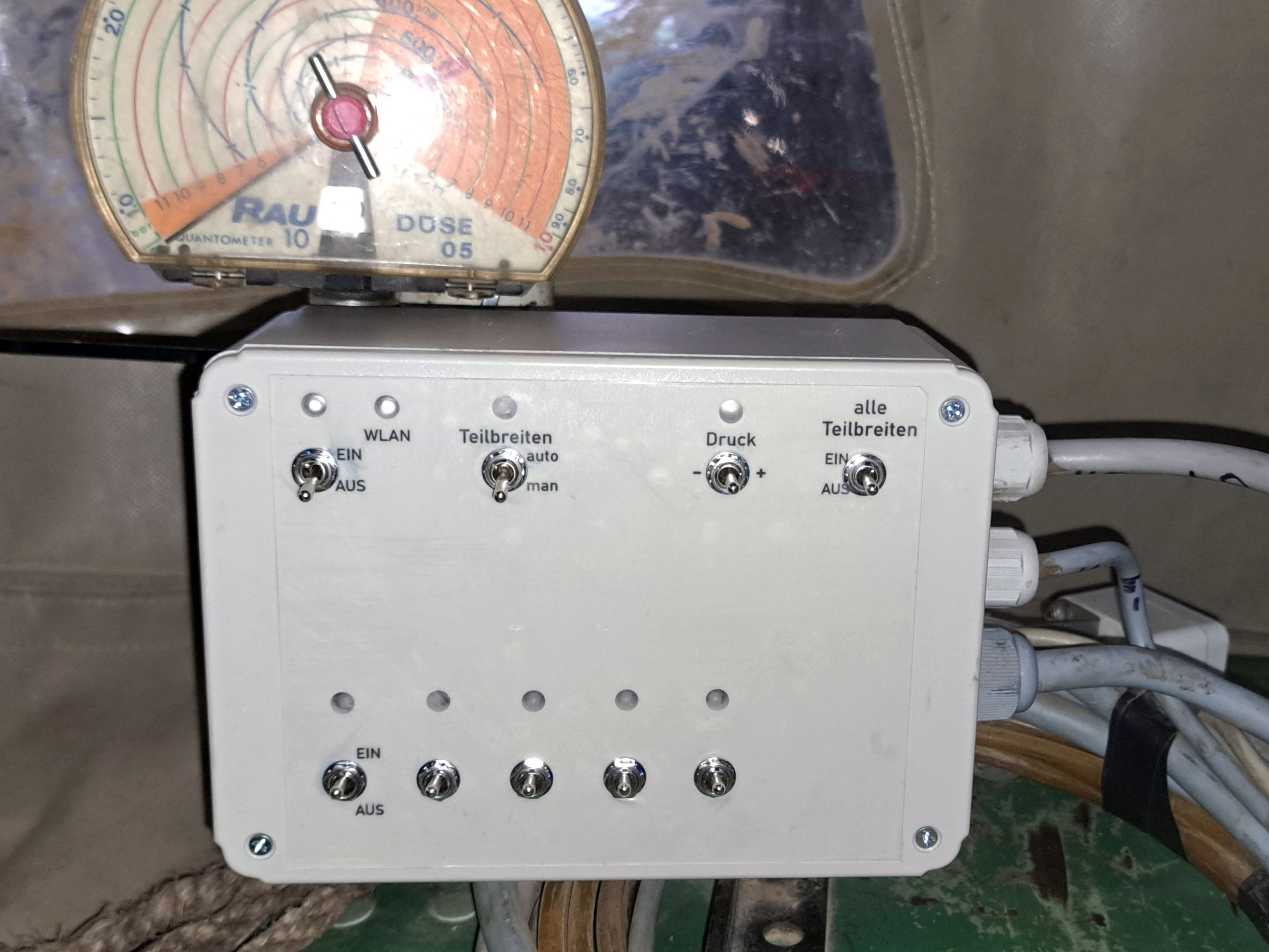

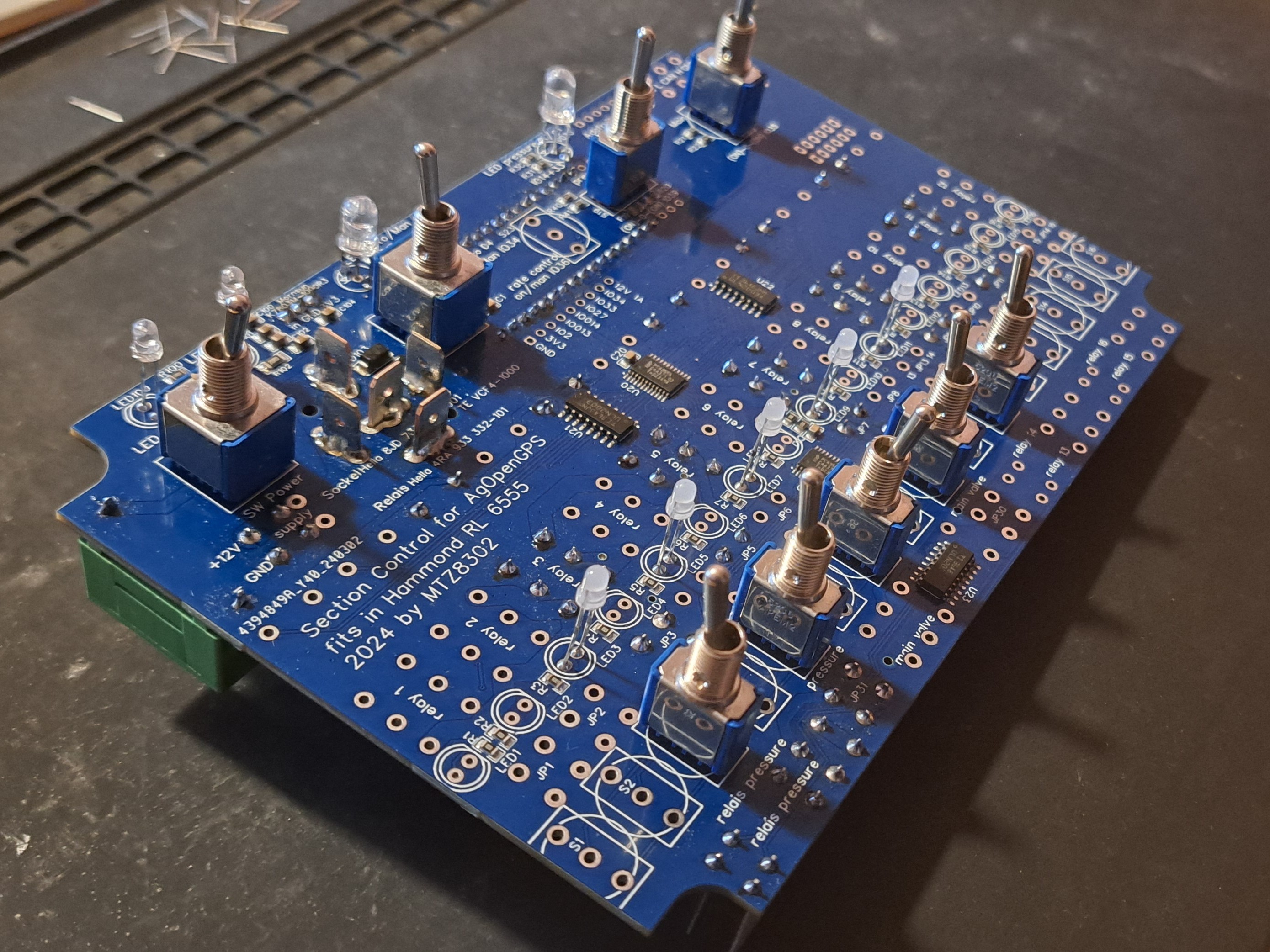

Spritzensteuerung Ackerbau
Leistungsmerkmale
- Steuerung von 1 bis 16 Teilbreiten
- Vollautomatisch (GPS) oder manuell
- Unterstützung für Ein- oder Ausgangslogik
- Integrierte Druckverstellung
Konfiguration anfragen
Nachrüstplatine Section Control für Amazone Amaspray+
Die Nachrüstplatine erweitert den bestehenden Spritzencomputer Amaspray+ von Amazone um GPS-basierte Section-Control-Funktionen. Die Zusatzplatine wird direkt auf die vorhandene Steuerplatine aufgelötet und vollständig in das bestehende Gehäuse integriert. Der Amaspray ist ein verbreiteter Computer zur Amazone UF und UX Serie, der bereits die Regelung der Ausbringmenge übernimmt. Unsere Nachrüstplatine ergänzt diese Funktion um die automatische Schaltung der Teilbreiten basierend auf GPS-Daten, Grenzen und bereits behandelter Fläche.
Betriebsmodi
- 1. Stand-alone: Betrieb ohne GPS. Vollständige Nutzung des Amaspray+ wie bisher.
- 2. Manuell (Dokumentationsmodus): Schaltung der Teilbreiten von Hand. AgOpenGPS zeichnet behandelte Flächen auf.
- 3. Automatisch (Section Control): Automatische Teilbreitenschaltung basierend auf GPS, Grenzen und bereits behandelter Fläche.
Funktionsumfang
- Anbindung an AgOpenGPS: per WLAN oder Ethernet
- Schaltung der Teilbreiten: über bestehende Schalter am Amaspray+ oder automatisch durch AgOpenGPS
- Rückmeldung: aktueller Schalterzustand und aktiver Modus an AgOpenGPS
Hardware & Einbau
- Auflöt-Zusatzplatine auf bestehender Amaspray+-Platine
- Bestehender Spritzencomputer bleibt vollständig erhalten
- Keine zusätzlichen externen Gehäuse notwendig
- Saubere, unauffällige Integration
- Zusätzlicher Schalter für Auto / Manuell erforderlich
- Empfehlung: 2 Status-LEDs (Auto/Manuell und WLAN)
Vorteile auf einen Blick
- Bestehender Spritzencomputer bleibt erhalten
- Bewährte Regelung der Ausbringmenge unverändert
- Kostengünstige Nachrüstlösung
- Einfache Installation ohne Umbau der Maschine
- Keine zusätzliche Bedieneinheit notwendig
Einzelteile und Komponenten
AiO V6 Platine – Basis für automatische Lenkung
Wir bieten die AiO V6 Platine sowie alle notwendigen Komponenten für den Selbstbau oder die Erweiterung Deines Systems an.
- Kompatibel mit Reibrad- und Ringmotor
- Grundlage für alle AgOpenGPS Lenksysteme
- Auch für steer-ready Schlepper (CAN-Bus)
Verfügbare Komponenten
- Teensy 4.1 mit Ethernet
- IMU: Adafruit BNO085
- XIAO ESP32S3 (oder ESP32C3)
- GPS-Empfänger (F9P-basiert)
- Passendes Aluminiumgehäuse mit Frontplatten
Beratung empfohlen: Da die Zusammenstellung der Komponenten komplex sein kann, kontaktiere uns bitte für ein individuelles Angebot.

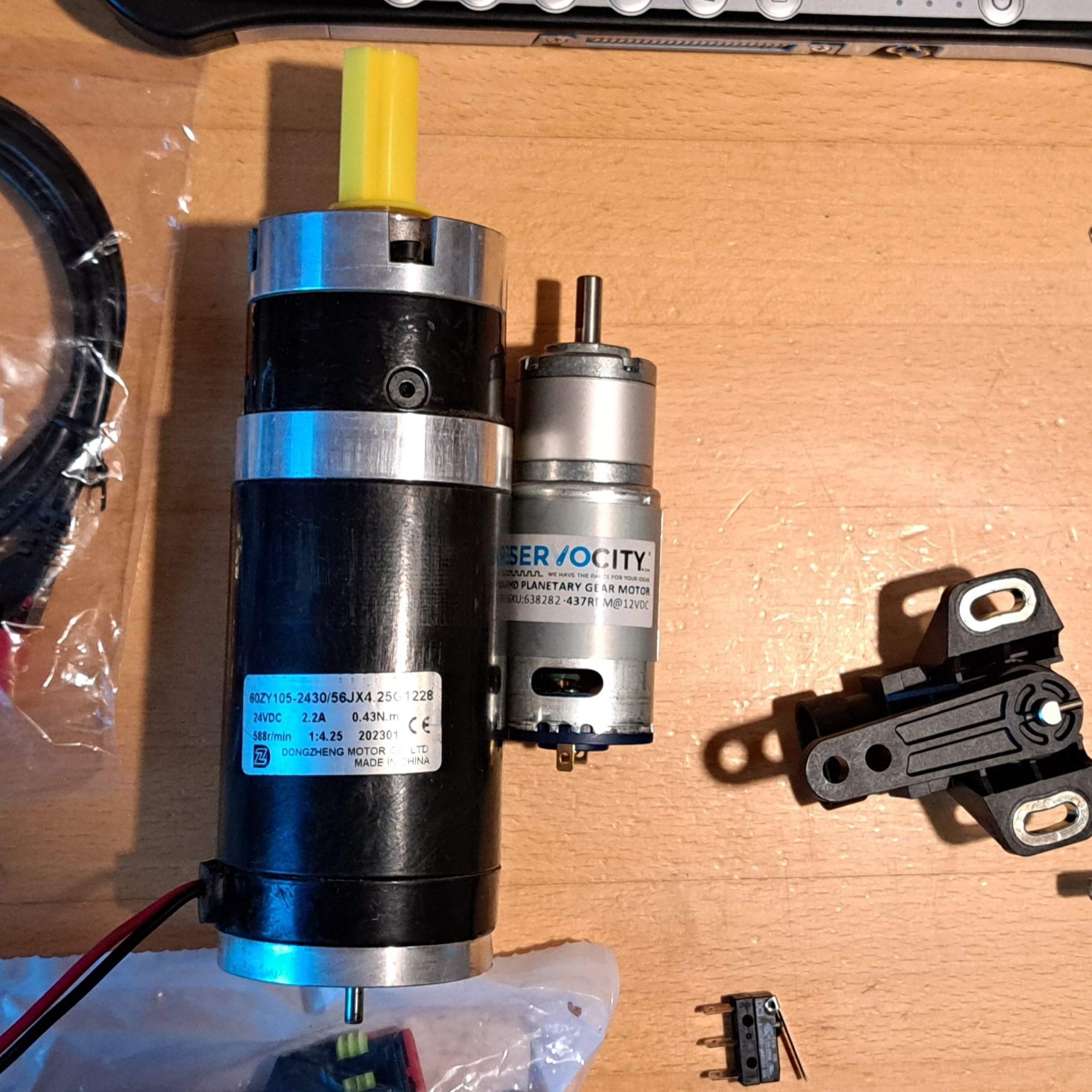

Komponenten anfragenSpezielle Einzelteile für Reibradantrieb
Schaumrad für Reibradmotor
Modellbau Kunststoffrad im Maßstab 1:10 mit HEX12 Antrieb und Moosgummi außen (40 shore).
- Maße: ca. 30 x 65 mm (Breite x Durchmesser)
- Aufnahme: HEX12
Die Größe (1:10) ist für den Einsatz gut geeignet, der ganze Aufbau bleibt dadurch sehr kompakt. Das Reibrad benötigt aber starken Anpressdruck auf das Lenkrad.
Warum Moosgummi? Die weiche Mischung passt sich der Lenkradkontur an, sorgt für maximalen Grip und gleicht Unebenheiten aus.
